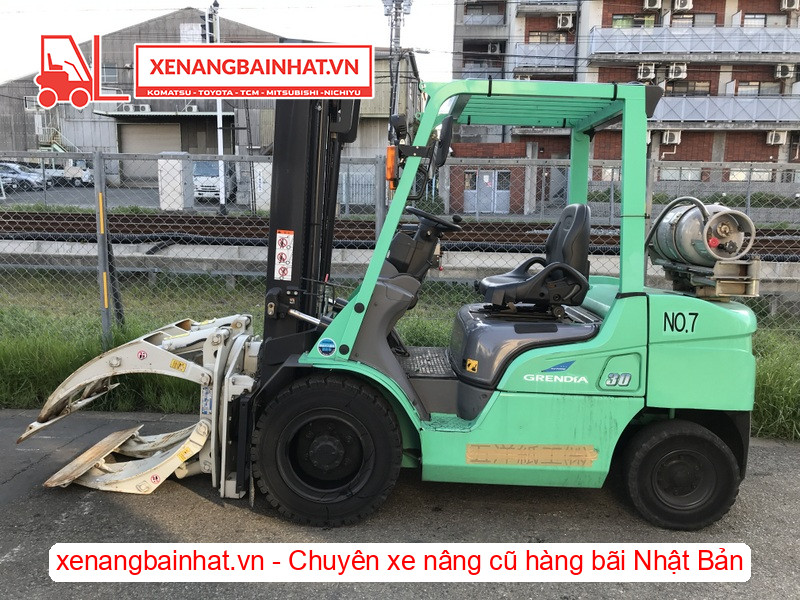

Xe nâng kẹp giấy thường được gọi là xe nâng kẹp cuộn, xe nâng kẹp tròn hay xe nâng kẹp cuộn giấy tròn xoay vì chức năng của nó là để kẹp cuộn giấy tròn và có thể xoay 360 độ để xếp cuộn giấy.

Xe nâng kẹp giấy thường được dùng ở các công ty sản xuất giấy hoặc các nhà kho chứa giấy cuộn. Tại đây, các cuộn giấy to thường được xếp chồng lên nhau theo chiều dọc, do đó cần một xe nâng hàng chuyên dụng để nâng và xếp các cuộn giấy ngay ngắn hoặc bốc xếp lên xe vận chuyển.

Về cơ bản, xe nâng kẹp giấy cuộn là xe nâng gắn thêm bộ kẹp cuộn vào, nhờ bộ kẹp cuộn mà xe nâng có thể kẹp chặt cuộn giấy rồi nâng lên và di chuyển để nơi khác.

Bộ kẹp giấy cuộn tròn xoay trên xe nâng

Bộ kẹp giấy tròn có thể chia làm 2 loại chính:

• Loại 1 tay cố định hay loại tay ngắn (short arm)
• Loại 2 tay dài (split long arm)

Bộ kẹp giấy 1 tay cố định (2 ty)

Bộ kẹp giấy loại này chỉ có 2 ty thủy lực ở 1 bên kẹp, do đó chỉ có 1 tay di chuyển để kẹp được, còn 1 tay thì giữ cố định. Bộ kẹp này chỉ giữ đưuọc 1 cuộn giấy trong mỗi lần hoạt động và kích thước cuộn giấy thường không lớn.

Bộ kẹp 1 tay phù có độ mở nhỏ nhất tầm 400mm và lớn nhất lên đến 1800mm, tuy nhiên phôr biến nhất vẫn là loại có độ mở từ 1200-1300mm

Bộ kẹp giấy 1 tay thường đưuọc sử dụng trên các loại xe nâng 1 tấn-2.5 tấn

Bộ kẹp giấy 2 tay (4 ty)

Bộ kẹp giấy 2 tay dài (split long arm) là loại kẹp có 4 ty để hoạt động. Mỗi bên tay kẹp có 2 ty thủy lực hoạt động giúp bộ kẹp đóng mở linh hoạt hơn. Loại kẹp này thường sử dụng ở các công ty giấy, bao bì lớn vì có hiệu suất sử dụng cao hơn.

Như hình trên ta có thể thấy phần đệm bên trái được nối liền nhau còn phần bên phải chia thành trên và dưới tách biệt. Với đặc thù bộ kẹp có 2 má kẹp tách rời nên có thể kẹp cùng lúc 2 cuộn giấy có kích thước khác nhau.

Đặc điểm của xe nâng kẹp giấy cuộn tròn xoay

Hầu hết xe nâng hàng đều có thể lắp bộ kẹp giấy, bất kể là xe nâng dầu, xăng hay điện. Tuy nhiên, các bộ kẹp cuộn giấy gắn trên xe nâng có kích thước to nhỏ tùy thuộc vào khối lượng và kích thước của cuộn giấy cần nâng, từ đó cần tính được độ mở của càng nâng và chọn đưuọc xe nâng có sức nâng phù hợp.

Bên cạnh khổi lượng của cuộn giấy thì chúng ta cũng cần quan tâm đến khối lượng của bộ kẹp nâng. Sức nâng phù hợp của xe nâng là xe phải nâng được tổng khối lượng của bộ kẹp và cuộn giấy

Thông số cơ bản của giấy cuộn

Loại	Đường kính	Chiều cao	Khối lượng
Pl1	380(mm)	1200(mm)	58(kg)
Pl2	1000(mm)	1000(mm)	330(kg)
Pl3	1200(mm)	1000(mm)	480(kg)
Pl4	1500(mm)	1000(mm)	742(kg)
Pl5	1830(mm)	1000(mm)	1104(kg)
Pl51	1830(mm)	1200(mm)	1324(kg)
Pl52	1830(mm)	1400(mm)	1545(kg)
Pl53	1830(mm)	1600(mm)	1725(kg)

Thông số kỹ thuật bộ kẹp giấy 1 tay liền

thông số tham khảo

Model		tải trọng. kg	LCD mm	Độ mở càng A1-A2 mm	F mm	G mm	K mm	L mm	H mm	N mm	V mm	Khối lượng kg
1T458BC		1.200	675	450-1.350	300	700	250	33	208	100	185	397
2T458BC		2.400	675	450-1.350	340	850	250	33	270	170	207	556
2T458BC		2.000	800	650-1.600	340	850	250	33	270	170	207	606
3T458BC		3.200	675	450-1.350	340	850	250	36	339	170	242	677
4T458BC		3.700	725	550-1.450	420	1.000	300	36	383	160	270	1.033
4T458BC		3.500	800	600-1.600	420	1.000	300	36	383	160	270	1.083
4T458BC		3.700	725	550-1.450	420	1.000	300	36	516	160	270	1.033
5T458BC		4.750	800	600-1.600	420	1.000	300	40	350	350	315	1.163
5T458BC		4.200	915	700-1.830	420	1.000	300	40	350	350	315	1.214
6T458BC		5.500	900	700-1.800	420	1.000	300	40	350	350	327	1.419
6T458BC		4.600	1.100	900-2.200	420	1.000	300	40	350	350	327	1.544
